HÖCHSTLEISTUNG AUF KLEINSTEM RAUM

die Anwendungsbereiche von Hochstrom-/Dickkupferleiterplatten sind überall dort, wo hohe Ströme oder ein besonderes Wärmemanagement gefordert werden. Aktuelle Beispiele hierfür sind neben der allgemeinen Stromversorgung auch die Antriebstechnik – Stichwort E-Mobility – sowie Umrichter für Solar- und Windkraftanlagen.



Dickkupfer Technologie

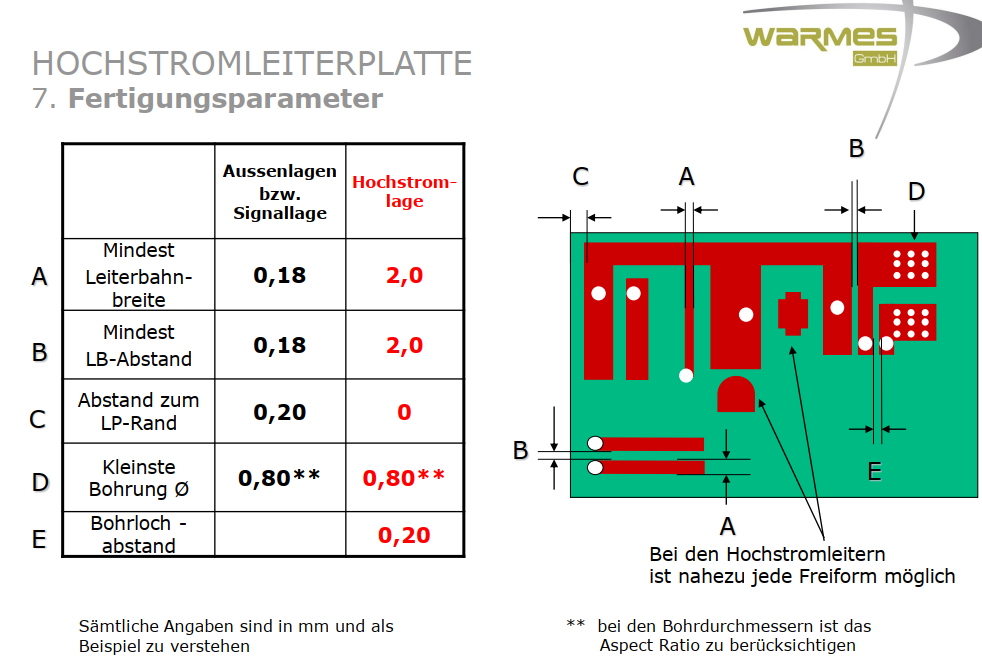

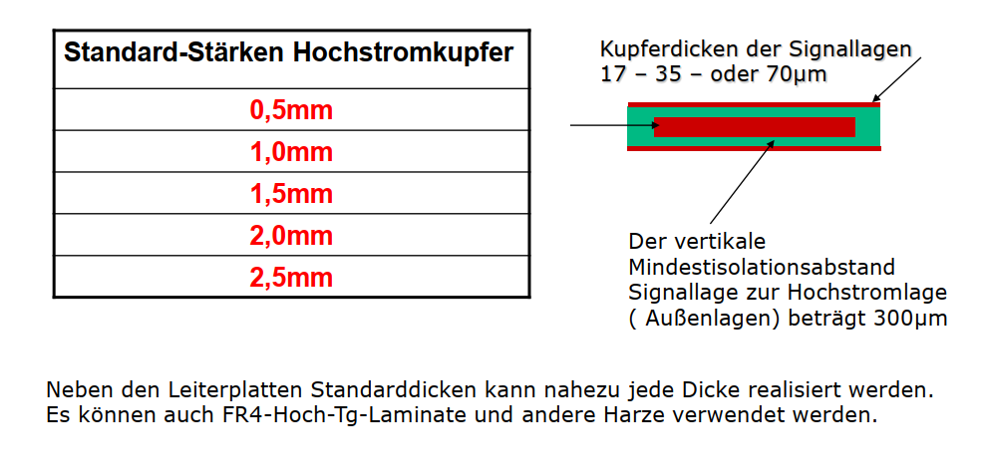

Das Unterbringen von Leistungselektronik und die damit verbundenen extrem hohen Stromstärken fordern besondere Spezifikationen der Trägerleiterplatten. Der Fokus liegt dabei auf dem Querschnitt der Kupferleiterbahnen – Kupferschichten von bis zu 400 μm auf Innen-/Außenlagen ermöglichen dabei einen optimalen Stromfluss und halten dabei die Leiterbahnerwärmung in Grenzen. Wir verwenden bei der Herstellung von Hochstrom-/ Dickkupfer-Leiterplatten Kupferfolien in den Stärken 105/200/400μm, auf Anfrage sind noch weitere Stärken sowie spezielle Inlays mit eingelegten Kupferteilen verfügbar.

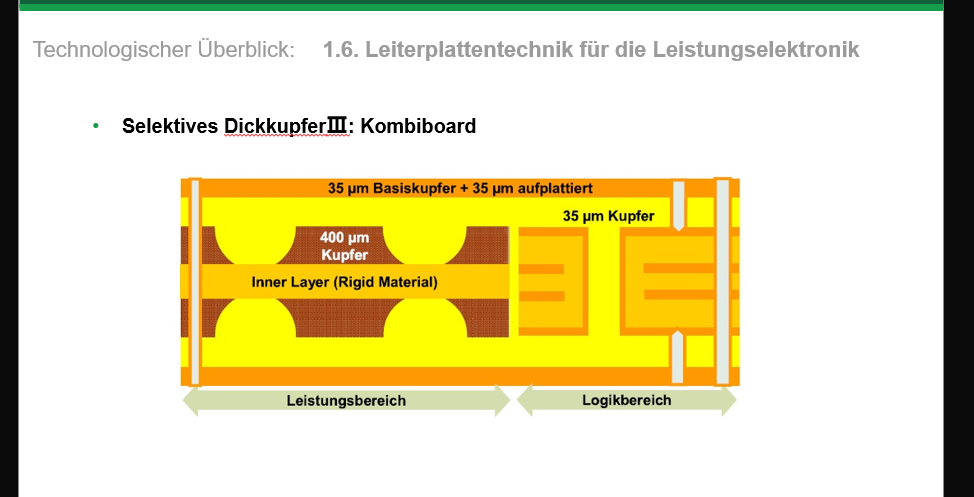

Höhere Ströme erfordern angepasste Kupferquerschnitte in Leiterplatten. Da der Bauraum immer begrenzt ist, muss in die Z-Achse ausgewichen werden. Mit Kupferdicken auf Innenlagen bis 400 µm können Applikationen mit Dauerströmen von mehr als 200 A bedient werden.






Inlay und Inlay-Erhebungen Technologie

Um diesen (neuen) technischen Anforderungen gerecht zu werden, sind Reduktion der Baugrößen, Wärmemanagement und Senkung der Baugruppenkosten erforderlich. Auch die Absicht, Steuer- und Leistungsteil gemeinsam auf einer Leiterplatte zu integrieren, stellen häufig Herausforderungen für Entwickler, Layouter und Leiterplattenhersteller dar – siehe hierzu auch unsere Kupfer-Inlay-Technik. Sie benötigen eine spezielle Lösung für Ihre Branche? Gerne stehen die Spezialisten zu Ihrer Verfügung.

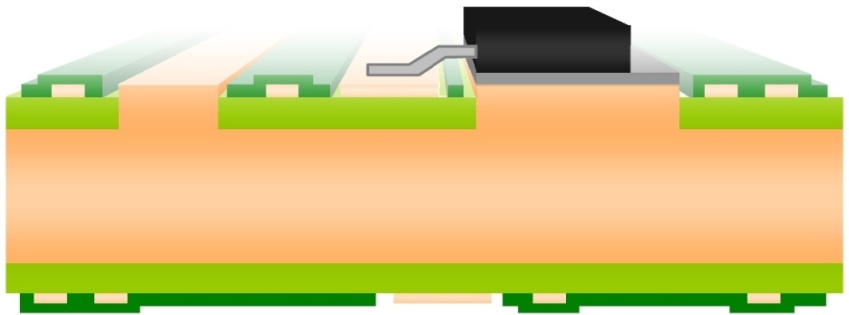

Bei einem Inlay Board wird mit Kupfer-Einlegeteilen gearbeitet. Diese werden durch einen Laminierprozess organisch mit der Leiterplatte verbunden und somit zum festen Bestandteil.

Diese Leiterplatten-Lösung zeichnet sich durch beste elektrische und thermische Eigenschaften sowie eine hohe Variabilität im Aufbau aus.

Basic Design für Hochstrom
