HDI-Leiterplatten
HDI-Leiterplatten

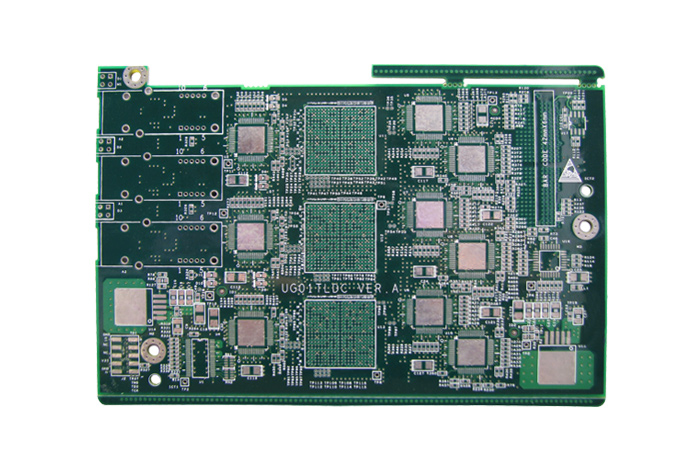

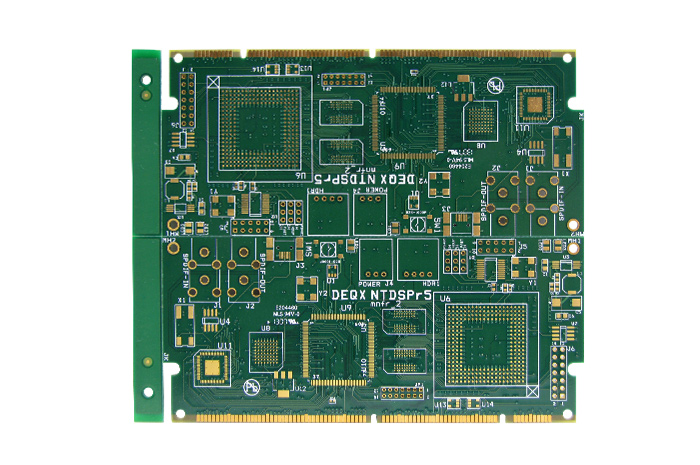

Feature | WARMES technical specification |
Number of layers | 4 – 22 layers standard, 30 layers advanced |
Technology highlights | Multilayer boards with a higher connection pad density than standard boards, with finer lines/spaces, smaller via holes and capture pads allowing microvias to only penetrate select layers and also be placed in surface pads. |
HDI builds | 1+N+1, 2+N+2, 3+N+3,4+N+4, any layer in R&D |
Materials | FR4 standard, FR4 high performance, Halogen free FR4, Rogers |
Copper weights (finished) | 18μm – 70μm |
Minimum track and gap | 0.075mm / 0.075mm |
PCB thickness | 0.40mm – 3.20mm |
Maxmimum dimensions | 610mm x 450mm; dependant upon laser drilling machine |
Surface finishes available | OSP, ENIG, Immersion tin, Immersion silver, Electrolytic gold, Gold fingers |
Minimum mechanical drill | 0.15mm |
Minimum laser drill | 0.10mm standard, 0.075mm advanced |

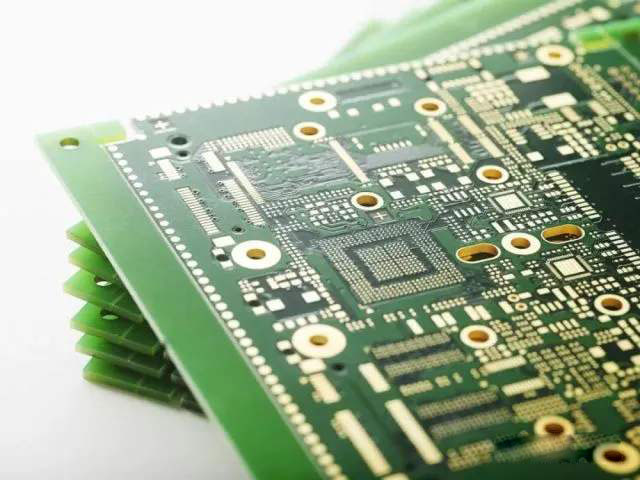

HDI-Technologie
Die ständig fortschreitende Miniaturisierung und die immer komplexer benötigten Schaltungen sowie Bauelemente mit hohen Pin-Zahlen bringen die klassischen Multilayer-Platinen immer mehr an die physikalischen Grenzen ihrer Möglichkeiten. IPC-2226 definiert HDI (High Density Interconnect) als Leiterplatten,bieten feinere Leitungsstrukturen und kleinere Durchkontaktierungen. Die Microvias schaffen so Platz und haben zudem bessere elektrische Eigenschaften als klassische Durchkontaktierungen oder Sacklöcher.
unsere Fertigung und unsere deutsche technischen büro verfügen gemeinsam über ein umfassendes Wissen über die Anforderungen und die Fertigungsmethoden, die für erfolgreiche HDI-Produkte benötigt werden.
1. feinere Leitungsstrukturen
feinere Bahnen und Abstände außenlagen ≥ 100 µm
feinere Bahnen und Abstände Innenlagen ≤ 100 µm möglich
2. buried vias
Ein Buried Via ist eine Durchkontaktierung zwischen mindestens zwei Innenlagen, die von den Außenlagen aus nicht sichtbar ist. Diese Technologie ermöglicht mehr Funktionalität auf geringer Leiterplattenfläche unterzubringen.
Buried Vias können in innenlagen gefüllt, metallisiert und planarisiert werden.
3. IPC 4761 Typ VII: Filled & Capped Via
Das Via wird durchkontaktiert und anschließend gereinigt. Dann wird eine nichtleitende Harzpaste eingepresst und ausgehärtet, die Enden metallisiert und planarisiert. Diese wird dann überkontaktiert, die Oberfläche ist somit Plan und Lötbar.
4. micro Via ist eine blinde Struktur ähnlich wie blind via, nur micro vias, die von der Oberfläche der Leiterplatte ausgehend und durch laser prozess gebohrt, nicht ganz bis zur gegenüberliegenden Außenlage kontaktiert.
Die Laserbohrungen können, abhängig vom Durchmesser entweder mit Kupfer angefüllt oder komplett gefüllt werden.
5. Gestapelte und Gestaffelte Mikrovias
Gestaffelte und gestapelte Mikrovias verbessern die Signalintegrität durch Verringerung der Größe und der Länge der Stichleitungen. Gestaffelte Durchkontaktierungen sind komplexer zu entwerfen, aber ihre Herstellungskosten sind niedriger als die von gestapelten Durchkontaktierungen, die eine genauere Überprüfung durch den Leiterplattenhersteller erfordern.
Gestapelte Mikrovias: sind Mikrovias, die direkt übereinandergeschichtet sind.
Gestaffelte Mikrovias: sind Mikrovias, die auf den einzelnen Schichten nicht direkt übereinander liegen.
Im Hinblick auf die Zuverlässigkeit empfehlen wir, dass die gestapelten Strukturen auf 2 Lagen Microvia beschränkt werden sollten. Wenn der Entwurf eine dritte Lage Microvia vorsieht, sollte die dritte Lage versetzt angeordnet sein.
6. copper filling
Mit Kupfer gefüllte Durchkontaktierungen sind Durchkontaktierungen, die mit reinem Kupfer gefüllt sind. Diese Kupferfüllung verbessert die Leitfähigkeit der Durchkontaktierung und hilft ihr dabei, Signale effektiver von einer Seite der Platine zur anderen zu übertragen. Viele Arten von Vias können mit Kupfer gefüllt werden, einschließlich Standard-Vias, Microvias, Blind Vias und Buried Vias.
